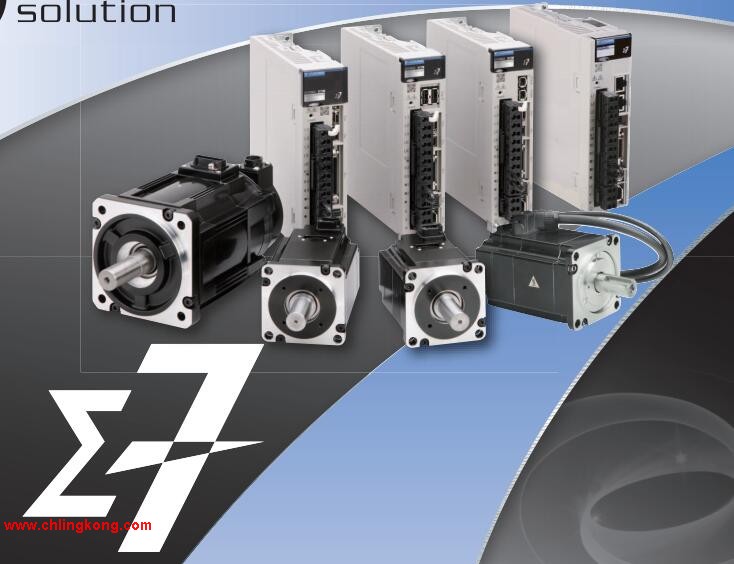

安川中惯量、大转矩伺服电机SGM7G-55A7C6C 丝杆伺服电机 SGM7G-55A7C6C

Σ-v系列伺服单元SGDV型。
最大适用电机容量：5kw。
电源电压：三相AC200V。
设计顺序：B型。
接口：模拟量电压、脉冲序列指令型（直线伺服电机用）丝杆伺服电机。
选配（硬件）：涂漆处理。
以最新技术追求使用便利性。
采用新免调整功能，无需调整。
还强化了抑振功能，可有效抑制负载波动。
大幅度缩短了设定时间SGM7G-55A7C6C
运用工程工具 SigmaWin+ 的设定向导功能和配线确认功能，
可以看着画面简单地完成起动丝杆伺服电机。
实现了 1kHz 以上的高响应性。
装备有新型高级自动调谐功能。
通过该模型追踪控制，缩短了定位时间，
并通过抑振功能，轻松实现了平滑的机械控制。Σ-V系列伺服电机SGMGV型。
额定输出：1.8kw。
电源电压：AC200V。
串行编码器：20位增量型（标准）丝杆伺服电机。
设计顺序：标准（螺栓为银色）。
轴端：直轴、不带键槽（标准）。
选配：带保持制动器（DC24V）。
各种机械的进给轴驱动用（高速进给）。
品种齐全（300W～15kW，带保持制动器）。
配备有高分辨率串行编码器（20位）。
标准采用IP67。
用途示例：
机床。
传送机械。
搬运机械SGM7G-55A7C6C。
食品加工机械。
额定值和规格：
额定时间∶连续。
振动等级∶V15。
绝缘电阻∶DC500V，10MΩ以上。
使用环境温度∶0～40°C。
励磁方式∶永磁式。
安装方式∶法兰式。
耐热等级∶F。
绝缘耐压∶AC1500V 1分钟（200V级），AC1800V 1分钟（400V级）。
保护方式∶全封闭自冷式IP67（轴贯通部分除外）SGM7G-55A7C6C。
使用环境湿度∶20～80%（不得结露）。
连接方式∶直接连接。
旋转方向∶正转指令下从负载侧看时为逆时针方向（CCW）旋转。直驱型伺服电机SGMCV型。
额定转矩：10N·mSGM7G-55A7C6C。
伺服电机外径尺寸：φ175mm。
串行编码器：22位（单圈绝对值编码器）。
设计顺序：A。
法兰：反向负载侧。
选购件：高机械精度（轴偏移、面偏移0.01mm）。
在不带减速机的状态下直接驱动负载。
可实现从低速至高速的强力平滑运行
（瞬时最大转矩: 12～75N·m，最高转速: 500～600r/min）。
利用22位高分辨率编码器，可进行高精度的分度。
采用中空结构，便于接线、配管。
用途示例：
半导体制造装置。
液晶电路板制造装置。
各种检查、试验装置。
电子元件封装机。
C信息处理器。
C检查设备。
各种自动化机械。
机械手。Σ-v系列伺服单元SGDV型。
最大适用电机容量：5kw。
电源电压：三相AC200V。
设计顺序：A型。
接口：MECHATROLINK-Ⅲ通信指令型（直线伺服电机用）。
选配（硬件）：涂漆处理。
实现实时通信
以最大的传送速度100Mbps和可设定的通信周期125s～4ms，实现了多62站的高速控制。
通过通信速度的高速化，可实时收发各种控制用信息。
为节省成本做贡献
条通通信线路最多可连连接62站，可大幅削减配线成本和时间安川中惯量、大转矩伺服电机。
上位控制器的指令连接器仅需1个，
而且无需速度度度/转矩指令用D/A转换器或位置指令用脉冲发生器丝杆伺服电机。
实现了高精度的运动控制
除了转矩、位置和速度控制，还可实现精度要求极高的同步相位控制。
由于可在线切换控制模式，因此可更有效、平滑地实现复杂的机械动作。
