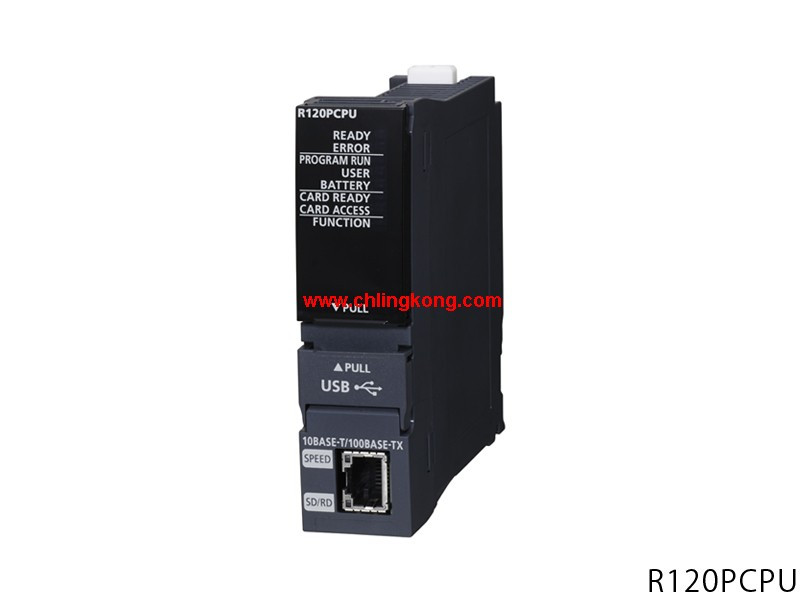

R120PCPU手册三菱输入输出模块R120PCPU参考手册

差分驱动器输出。
控制轴数：4轴。
控制単位：mm、inch、degree、pulse。
定位数据：600数据/轴。
模块备份功能：将定位数据、模块启动数据保存到闪存ROM中 (无电池)。
启动时间（运算周期0.444ms、1轴）：0.3ms。
最大输出脉冲：5000000 pulse/s。
伺服间的最大连接距离：10mR120PCPU
外部配线连接方式：40针连接器两个。
直线插补：2轴。
圆弧插补：2轴。
可进行螺旋线插补
用于大孔钻孔时，需考虑X、 Y、 Z轴各自的插补特性。
需通过铣削加工，沿XY轴方向呈圆弧状钻开所需规格的孔。
并将切削位置的偏差控制在最小值，同时沿Z轴仔细加工孔深。
不通过专用的NC控制系统进行此类控制时， X、 Y、Z轴之间的插补控制容易产生误差，
要求进行高精度的定位控制。
使用该定位模块的螺旋线插补功能，即可以低成本实现高难度的控制。
轻松进行定位控制
定位模块使用通过工程软件设定的“定位数据”进行位置控制和速度控制等。
在该位置控制和速度控制中还配备了增加“条件判断”后执行或重复执行指定的定位数据等高级定位控制功能。
例如，在汽车车门的密封工序中，需要进行高精度的定位控制，
以便将密封剂涂抹在车门的密封部分。
因此，需通过直线和圆弧追溯准确的轨迹，执行高精度插补控制。
多种启动方式
定位模块除常规启动以外，还有高速启动、多轴同时启动等多种启动方式。
高速启动为通过事先分析将要执行的定位数据，
在不受数据分析时间影响的情况下高速启动的方式。
多轴同时启动则为使指定的同时启动对象轴与已启动的轴同步开始输出脉冲的启动方式。
此外，在启动时还可根据多个定位数据群依次启动要运行的模块。
可用于相同轨迹的重复控制。输入输出模块安装台数：12台。
可安装模块：MELSEC-Q系列模块。
DIN导轨安装用适配器型号：Q6DIN1。
外形尺寸（H）×（W）×（D）：98mm×439mm×44.1mm。
用于安装MELSEC-Q系列各种模块的基板模块。
在之后的扩展中使用Q系列扩展基板。1Gbps、主站/本地站。
CC-Link IE Field网络是一种基于千兆位以太网的现场网络，
整合了控制器分散控制、 I/O控制、安全控制、运动控制，可进行全方位的控制。
可根据生产线、装置、设备的布局，采用星型、线型和环型拓扑灵活进行配线。
构建灵活的网络
星型拓扑
使用交换式集线器，在各模块间进行星型连接。
采用星型拓扑时，可轻松添加从站。
线型拓扑
在各模块间进行线型连接。
可降低配线成本。
环形拓扑

在各模块间进行环型连接。
部分从站发生异常时，可通过环回功能，
仅使用正常的站继续进行数据链接。

支持CC-Link IE Field网络同步通信功能
可根据主站所指定的同步周期，通过CC-Link IE Field网络使从站的控制周期同步。
据此，可使从站的动作时间与同一网络上连接的其它从站同步。
