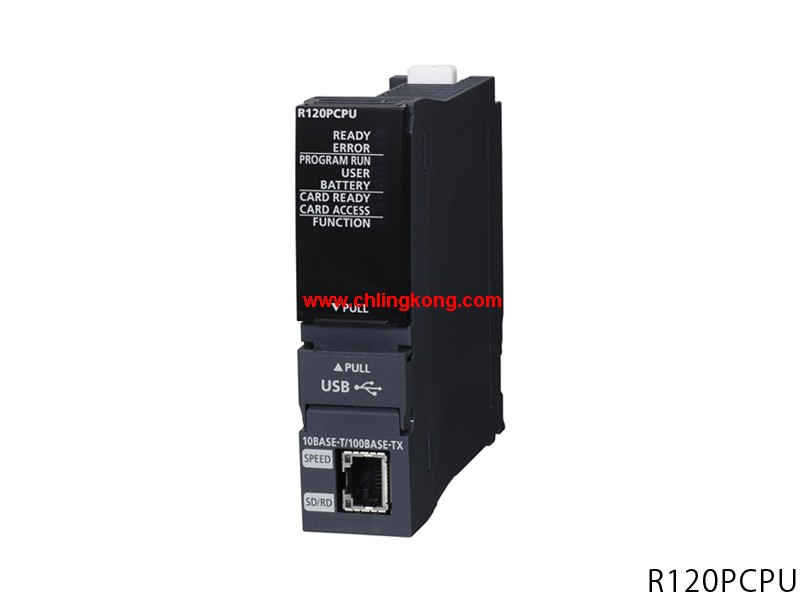

R120PCPU 三菱R120PCPU

晶体管输出。
控制轴数：4轴。
控制単位：mm、inch、degree、pulse。
定位数据：600数据/轴。
模块备份功能：将定位数据、模块启动数据保存到闪存ROM中 (无电池)三菱R120PCPU。
启动时间（运算周期0.444ms、1轴）：0.3ms。
大输出脉冲：200000pulse/sR120PCPU
伺服间的大连接距离：2m。
外部配线连接方式：40针连接器两个。
直线插补：2轴、3轴、4轴。
圆弧插补：2轴。
轻松进行定位控制
定位模块使用通过工程软件设定的“定位数据”进行位置控制和速度控制等。
在该位置控制和速度控制中还配备了增加“条件判断”后执行或重复执行的定位数据等定位控制功能三菱R120PCPU。
例如，在汽车车门的密封工序中，需要进行的定位控制，
以便将密封剂涂抹在车门的密封部分。
因此，需通过直线和圆弧追溯准确的轨迹，执行插补控制。
定位模块包括晶体管输出型和差分驱动器输出型2种，可根据连接的驱动模块进行选择三菱R120PCPU。
选择差分驱动器输出型时，可输出高5Mpulse/s的高速脉冲并进行长10m的远距离连接。
这些定位模块可进行位置控制和速度控制。
除以往的直线插补功能、圆弧插补功能以外，还全新配备了螺旋线插补功能，
可用于需进行铣削加工等复杂控制的用途。模拟量输出通道数：8CH三菱终端模块。
精度
环境温度25正负5°C：正负0.1% 以内。
环境温度0～55°C：-。
温度系数：正负50ppm/℃。
转换速度：1ms/CH。
通道间缘：隔离变压器缘。
输出短路保护：有。
外部供给电源：-。
外部配线连接方式：40针连接器。
电压输出
数字量输入值：−32000～32000三菱终端模块。
模拟量输出电压：DC−10～10V。
电流输出
数字量输入值：0～32000。
模拟量输出电流：DC0～20mA。
高速输出流畅的模拟量波形。
模拟量输出模块具有将任意波形数据注册到模块中，并根据设定的转换周期连续执行模拟量输出的功能三菱终端模块。
执行冲压机和注塑成型机等的模拟量(扭矩)控制时，可自动输出事先注册的控制波形，
通过程序进行高速、流畅的控制。此外，仅需事先将波形数据注册到模块中，
即可轻松控制模拟量波形，因此在进行生产线控制等重复控制时，
无需使用专用的程序来创建波形，可减少编程工时。
可使用参数轻松设定转换运算和比例缩放，无需创建专用的程序。
因此，有助于降低程序的开发成本并减小程序容量。输入点数：16点。
额定输入电压、频率：AC100～120V、50/60Hz。
额定输入电流：8.2mA (AC100V、60Hz)、6.8mA (AC100V、50Hz)。
响应时间：20ms以下。
公共端方式：16点/公共端。
中断功能：有。
外部配线连接方式：18点螺钉端子台。
输入输出模块是指处理ON/OFF信号的开关、传感器、执行器等各种控制系统基本设备和可编程控制器之间的接口。
与以往系列相比， MELSEC iQ-R系列的输入输出模块具有更多功能，
1个模块可用于多种用途，有助于降低部署成本和维护成本。
追求便捷性的“模块设计”。
在输入模块上粘贴白色标签，在输出模块上粘贴红色标签，
并将额定规格清晰标记在模块正面面，可防止错误使用R120PCPU。
将输入输出编号刻印在模块正面上方的输入输出显示LED上，可可轻松确认ON/OFF状态三菱R120PCPU。
16点模块的配线端子上记录了各信号的端子排列情况，可防止误配线。
64点模块中可以32点为单位，通过开关切换显示输入输出编号。
此外，串口号标记在模块正面下方，可轻松确认。
