K2CA-HV 电路结构和断路方式：单独接点1C、电压、无电压、直流断路
品牌:
欧姆龙
产品名称: 过电流继电器系列
型号: K2CA-HV
外观：ADR外壳。
电路结构和断路方式：单独接点1C、电压、无电压、直流断路。
额定电流：AC5A。
额定频率：50/60Hz（切换式）。
电流调整范围：限时要素：3-3.5-4-4.5-5-6A，6分流；
瞬时要素：20-30-40-50-60A-除外，6分流。
动作时间：限时要素：0.25-0.5-1-2-3-4-5-6-7-8-9-10-15-30-60-120，
小动作值、动作时调整刻度，300%过电流，10s正负17%以内；
700%过电流、16.7s正负12%以内；瞬时要素：200%过电流、50ms一下。
控制电源：不要。
额定值消耗VA：6VA。
接点容量：闭路、DC 110V 5A L/R=0ms1000次、DC220V 10A L/R=0ms1000次；
闭路、30W（DC 110V 1A）L/R=25ms1000次、80VA（AC 220V 1A）cosΦ=0.1 1000次。
报警接点：AC250V、5A、cosΦ=1；DC30V、5A、cosΦ=1。
自动实验：有。
显示：计量显示、分辨率。显示分辨率9.9A以下为0.1A，过为1A。
（显示范围：2.0A-20A，输出显示、跳闸（R相和T相）手动复位式、
瞬间手动复位式。
励磁浪涌电流（模糊推论）：相对基本波成分第2谐波成分的含有率高于5%，
以上的区域中，可励磁浪涌电流引起的多余动作。
质量：约1.2kg。
外装：芒塞尔N1.5。

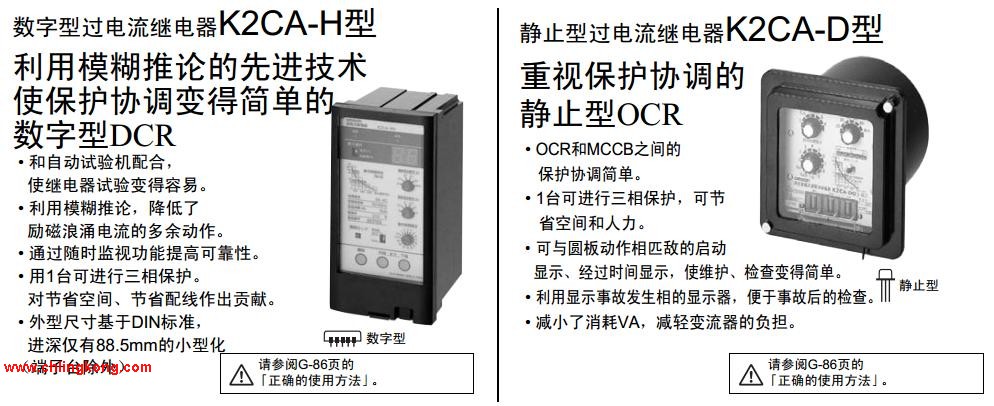

数字型过电流K2CA-H型，
利用模糊推论的先进技术使保护协调变得简单的数字型DCR。
和自动试验机配合，使继电器实验变得容易。
利用模糊推论，降低了励磁浪涌电流的多余动作。
通过随时监视功能提高可靠性。
用1台可进行三相保护。
对节省空间、节省配线作出贡献。
外型尺寸基于DIN标准，进深仅有88.5mm的小型化。
