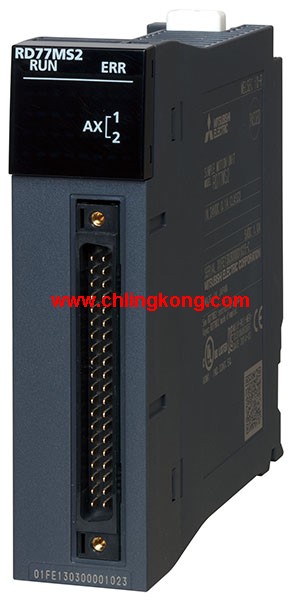

三菱RD77MS2 扩展模块三菱RD77MS2
品牌:
三菱
产品名称: 简易运动模块
型号: RD77MS2
控制轴数：2轴。
运算周期：0.444ms、0.888ms、1.777ms、3.555ms。
控制単位：mm、inch、degree、pulse。
定位数据：600数据/轴。
启动时间（运算周期0.444ms、1轴）：0.7ms。
伺服放大器连接方式：SSCNETⅢ/H。
站间距离（大）：100m。
外部配线连接方式：40针连接器。
直线插补：2轴。
圆弧插补：2轴。
通过简易编程进行运动控制。
可通过软件实现齿轮、轴、变速机、凸轮的动作。
适合铣削加工的螺旋线插补。
常规启动、高速启动、多轴同时启动。
的ON/OFF脉冲时间测量。
MELSEC iQ-R系列的简易运动模块、定位模块、高速计数器模块为智能功能模块，
可分别通过简易编程进行高速、的运动控制、定位控制和位置检测。
简易运动模块具有与定位模块同样的操作便捷性，
可像运动控制器一样进行同步控制、凸轮控制等控制。
可连接到支持伺服系统专用高速同步网络SSCNETⅢ/H的伺服放大器上。
定位控制(密封剂/胶粘剂涂敷设备等）。
同步控制/电子凸轮控制(拾放机、包装机等）。
速度/扭矩控制(冲压机、压铸成型机等）。
速度/位置控制切换(生产半导体晶片等）。
...更多相关型号 >>>>
产品名称: 简易运动模块
型号: RD77MS2
控制轴数：2轴。
运算周期：0.444ms、0.888ms、1.777ms、3.555ms。
控制単位：mm、inch、degree、pulse。
定位数据：600数据/轴。
启动时间（运算周期0.444ms、1轴）：0.7ms。
伺服放大器连接方式：SSCNETⅢ/H。
站间距离（大）：100m。
外部配线连接方式：40针连接器。
直线插补：2轴。
圆弧插补：2轴。
通过简易编程进行运动控制。
可通过软件实现齿轮、轴、变速机、凸轮的动作。
适合铣削加工的螺旋线插补。
常规启动、高速启动、多轴同时启动。
的ON/OFF脉冲时间测量。
MELSEC iQ-R系列的简易运动模块、定位模块、高速计数器模块为智能功能模块，
可分别通过简易编程进行高速、的运动控制、定位控制和位置检测。
简易运动模块具有与定位模块同样的操作便捷性，
可像运动控制器一样进行同步控制、凸轮控制等控制。
可连接到支持伺服系统专用高速同步网络SSCNETⅢ/H的伺服放大器上。
定位控制(密封剂/胶粘剂涂敷设备等）。
同步控制/电子凸轮控制(拾放机、包装机等）。
速度/扭矩控制(冲压机、压铸成型机等）。
速度/位置控制切换(生产半导体晶片等）。
Max. 10Mbps、主站/本地站、支持CC-Link Ver.2。
CC-Link是可同时进行控制和信息处理的总线(RS-485)型开放式现场网络。
可在CC-Link与从站设备之间高速传输ON/OFF信息等位数据、模拟量信息等字数据三菱RD77MS2。
通过CC-Link连接各种现场设备。
可连接各种支持CC-Link的现场设备，按照各种控制需求构建相应的系统RD77MS2
使用远程设备网络模式，多可连接64个如模拟量设备等远程设备站。数据传输速度［ bps］：1G/100M/10M。
接口：RJ45连接器（ AUTO MDI/MDI-X）三菱RD77MS2。
大帧大小字节］：1518/9022（使用巨型帧时）。
IP版本：IPv4に対応。
可同时开放数［连接］：128。
固定缓存：5K字×16。
随机存取用缓存：6K字×1。
通信电缆：符合1000BASE-T标准的以太网电缆：5e类以上、（带双重屏蔽、 STP）直通电缆。
以太网接口模块带有2个以太网端口，
可用作以太网、 CC-Link IE控制器网络（金属电缆）、 CC-Link IE Field网络用通信端口三菱RD77MS2。此外，
模块正面已采用便于识别的刻印字样和点阵LED，
以便快速识别网络的通信状态。
配备2个支持千兆位的以太网端口，
可进行以太网、 CC-Link IE控制器网络（金属电缆）或CC-Link IE Field网络的通信三菱扩展模块。
这2个以太网端口可与其它网络组合使用。
1个模块可同时支持以太网和CC-Link IE Field网络等2种网络，可降低网络构建成本。
此外， 以太网通信中可同时开放128种连接，可连接更多支持以太网的设备三菱扩展模块。
可支持各种网络的多种模块产品。
基于CC-Link IE的1Gbps、128K字高速、大容量网络。
1个模块支持多种网络。
通过SLMP进行无缝通信。
发生异常时仍可通过环回功能继续通信。
支持RS-232、RS-422/485等标准接口三菱扩展模块。
MELSEC iQ-R系列包含各种网络模块和接口模块，
从计算机层(生产管理、信息系统)到现场层(设备系统)，提供适合目的和用途的网络。
基于以太网的开放式网络CC-Link IE是该网络的核心。
CC-Link IE是灵活应用标准以太网技术的工业用开放式网络，
从控制器层到现场层均可实现无缝连接。
采用SLMP,从上级信息系统到下级设备层，均无需考虑网络分层。
可如同1种网网络一般进行无缝通信，无论是在办公室还是在现场，
都能轻松实现信息收集、设备和和维护三菱RD77MS2RD77MS2。此外，使用以太网适配器模块，
即可将支持SLMP的通用以太网设备轻松连接到CC-Link IE Field网络中。
因此，无需添加新的网络即可有效利用视觉传感器、 RFID控制器等各种以太网设备。
CC-Link是可同时进行控制和信息处理的总线(RS-485)型开放式现场网络。
可在CC-Link与从站设备之间高速传输ON/OFF信息等位数据、模拟量信息等字数据三菱RD77MS2。
通过CC-Link连接各种现场设备。
可连接各种支持CC-Link的现场设备，按照各种控制需求构建相应的系统RD77MS2
使用远程设备网络模式，多可连接64个如模拟量设备等远程设备站。数据传输速度［ bps］：1G/100M/10M。
接口：RJ45连接器（ AUTO MDI/MDI-X）三菱RD77MS2。
大帧大小字节］：1518/9022（使用巨型帧时）。
IP版本：IPv4に対応。
可同时开放数［连接］：128。
固定缓存：5K字×16。
随机存取用缓存：6K字×1。
通信电缆：符合1000BASE-T标准的以太网电缆：5e类以上、（带双重屏蔽、 STP）直通电缆。
以太网接口模块带有2个以太网端口，
可用作以太网、 CC-Link IE控制器网络（金属电缆）、 CC-Link IE Field网络用通信端口三菱RD77MS2。此外，
模块正面已采用便于识别的刻印字样和点阵LED，
以便快速识别网络的通信状态。
配备2个支持千兆位的以太网端口，
可进行以太网、 CC-Link IE控制器网络（金属电缆）或CC-Link IE Field网络的通信三菱扩展模块。
这2个以太网端口可与其它网络组合使用。
1个模块可同时支持以太网和CC-Link IE Field网络等2种网络，可降低网络构建成本。
此外， 以太网通信中可同时开放128种连接，可连接更多支持以太网的设备三菱扩展模块。
可支持各种网络的多种模块产品。
基于CC-Link IE的1Gbps、128K字高速、大容量网络。
1个模块支持多种网络。
通过SLMP进行无缝通信。
发生异常时仍可通过环回功能继续通信。
支持RS-232、RS-422/485等标准接口三菱扩展模块。
MELSEC iQ-R系列包含各种网络模块和接口模块，
从计算机层(生产管理、信息系统)到现场层(设备系统)，提供适合目的和用途的网络。
基于以太网的开放式网络CC-Link IE是该网络的核心。
CC-Link IE是灵活应用标准以太网技术的工业用开放式网络，
从控制器层到现场层均可实现无缝连接。
采用SLMP,从上级信息系统到下级设备层，均无需考虑网络分层。
可如同1种网网络一般进行无缝通信，无论是在办公室还是在现场，
都能轻松实现信息收集、设备和和维护三菱RD77MS2RD77MS2。此外，使用以太网适配器模块，
即可将支持SLMP的通用以太网设备轻松连接到CC-Link IE Field网络中。
因此，无需添加新的网络即可有效利用视觉传感器、 RFID控制器等各种以太网设备。
