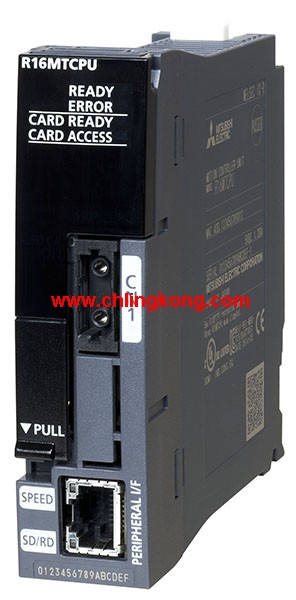

R16MTCPU 三菱R16MTCPU CPU模块间的高速数据通信 终端模块

控制轴数：4轴。
运算周期：0.444ms、0.888ms、1.777ms、3.555ms。
控制単位：mm、inch、degree、pulse。
定位数据：600数据/轴三菱R16MTCPU。
启动时间（运算周期0.444ms、1轴）：0.7ms。
伺服放大器连接方式：SSCNETⅢ/H。
站间距离（大）：100mR16MTCPU
外部配线连接方式：40针连接器两个。
直线插补：2轴、3轴、4轴。
圆弧插补：2轴。
定位控制(密封剂/胶粘剂涂敷设备等）。
同步控制/电子凸轮控制(拾放机、包装机等）。
速度/扭矩控制(冲压机、压铸成型机等）三菱R16MTCPU。
速度/位置控制切换(生产半导体晶片等）。
MELSEC iQ-R系列的简易运动模块、定位模块、高速计数器模块为智能功能模块，
可分别通过简易编程进行高速、的运动控制、定位控制和位置检测。
简易运动模块具有与定位模块同样的操作便捷性，
可像运动控制器一样进行同步控制、凸轮控制等控制三菱R16MTCPU。
可连接到支持伺服系统专用高速同步网络SSCNETⅢ/H的伺服放大器上。
通过简易编程进行运动控制。
可通过软件实现齿轮、轴、变速机、凸轮的动作。
适合铣削加工的螺旋线插补。
常规启动、高速启动、多轴同时启动。
的ON/OFF脉冲时间测量。1Gbps、主站/本地站三菱终端模块。
CC-Link IE Field网络是一种基于千兆位以太网的现场网络，
整合了控制器分散控制、 I/O控制、安全控制、运动控制，可进行的控制。
可根据生产线、装置、设备的布局，采用星型、线型和环型拓扑灵活进行配线。
构建灵活的网络
星型拓扑
使用交换式集线器，在各模块间进行星型连接三菱终端模块。
采用星型拓扑时，可轻松添加从站。
线型拓扑
在各模块间进行线型连接。
可降低配线成本。
环形拓扑
在各模块间进行环型连接。
部分从站发生异常时，可通过环回功能，
仅使用正常的站继续进行数据链接。
支持CC-Link IE Field网络同步通信功能
可根据主站所的同步周期，通过CC-Link IE Field网络使从站的控制周期同步三菱终端模块。
据此，可使从站的动作时间与同一网络上连接的的其它从站同步R16MTCPU。Max. 230.4kbps、 RS-232 1通道、 RS-4422/485 1通道三菱R16MTCPU。
使用串行通信模块时，只需从工程软件的通信协议程序库中选择，
即可进行支持MODBUS®等通用协议的数据通信。
2个通道均支持230.4kbps，通信时可充分发挥配对设备的性能。
