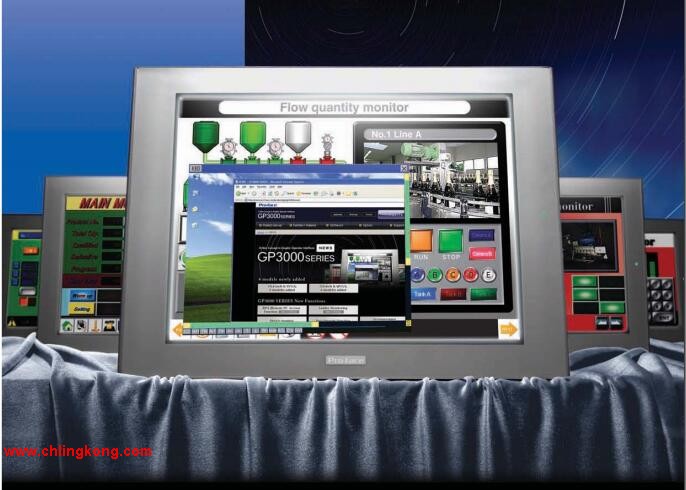

>> AGP3500-T1-D24-FN1M(PFXGP3500TADFN) 显示屏类型：TFT真彩LCD(高亮度) Proface AGP3500-T1-D24-FN1M(PFXGP3500TADFN)
AGP3500-T1-D24-FN1M(PFXGP3500TADFN) 显示屏类型：TFT真彩LCD(高亮度) Proface AGP3500-T1-D24-FN1M(PFXGP3500TADFN)
.jpg)
品牌:
Proface
产品名称: 10.4英寸触摸屏（FLEX NETWORK机型）
型号: AGP3500-T1-D24-FN1M(PFXGP3500TADFN)
控制器FLEX NETWORK机型：位变量输入：512点，位变量输出：512点，整型变量输入：128点，整型变量输出：128点，接头：6针。
规格：DC24/C(控制)级机型。
显示屏类型：TFT真彩LCD(高亮度)。
显示屏尺寸：10.4英寸。
分辨率：640×480像素(VGA)。
显示颜色：65536色(无闪烁)/16384色(闪烁)。
背光灯：冷阴极灯(可更换)。
亮度调节：可通过触摸面板进行8级调节。
变量区：SRAM 64KB(使用锂电池)。
程序区：FLASH EPROM 132KB。
步数：相当于15,000步。
触摸面板类型：电阻式(模拟)。
在PC上模拟运行状态。
使用PC模拟功能，不需要将画面传输到GP，
即可在PC上检验GP上所有功能的运行情况——包括画面运行、D脚本、逻辑脚本。
记录机器状态以诊断错误原因。
GP3000系列的M（多媒体）级机型的事件记录功能可以记录设备的运行过程，
这将有助于保存并分析错误日志。
丰富的示例画面可降低编程时间。
Pro-face提供大量的示例画面以及3D部件，
因此可轻松创建漂亮直观的画面，以节省编辑时间。
可提升效率的5大功能。
使用GP-Pro EX可轻松创建清晰的画面并且节省创建时间。
画面和逻辑编程软件GP-Pro EX界面非常友好，
拖放和点选功能使软件界面操作非常简便。
GP-Pro EX功能强大，如3D部件、图片字体以及功能，
即使是初学者也能轻松快速地掌握如何创建画面。
...更多相关型号 >>>>
产品名称: 10.4英寸触摸屏（FLEX NETWORK机型）
型号: AGP3500-T1-D24-FN1M(PFXGP3500TADFN)
控制器FLEX NETWORK机型：位变量输入：512点，位变量输出：512点，整型变量输入：128点，整型变量输出：128点，接头：6针。
规格：DC24/C(控制)级机型。
显示屏类型：TFT真彩LCD(高亮度)。
显示屏尺寸：10.4英寸。
分辨率：640×480像素(VGA)。
显示颜色：65536色(无闪烁)/16384色(闪烁)。
背光灯：冷阴极灯(可更换)。
亮度调节：可通过触摸面板进行8级调节。
变量区：SRAM 64KB(使用锂电池)。
程序区：FLASH EPROM 132KB。
步数：相当于15,000步。
触摸面板类型：电阻式(模拟)。
在PC上模拟运行状态。
使用PC模拟功能，不需要将画面传输到GP，
即可在PC上检验GP上所有功能的运行情况——包括画面运行、D脚本、逻辑脚本。
记录机器状态以诊断错误原因。
GP3000系列的M（多媒体）级机型的事件记录功能可以记录设备的运行过程，
这将有助于保存并分析错误日志。
丰富的示例画面可降低编程时间。
Pro-face提供大量的示例画面以及3D部件，
因此可轻松创建漂亮直观的画面，以节省编辑时间。
可提升效率的5大功能。
使用GP-Pro EX可轻松创建清晰的画面并且节省创建时间。
画面和逻辑编程软件GP-Pro EX界面非常友好，
拖放和点选功能使软件界面操作非常简便。
GP-Pro EX功能强大，如3D部件、图片字体以及功能，
即使是初学者也能轻松快速地掌握如何创建画面。
输出点数：1点。
额定输出电压范围：电压输出：0至10V，电流输入：4至20mA。
分辨率：12位。DIO机型/NPN输出型。
显示屏尺寸：3.5英寸。
分辨率：320×240像素（QVGA）Proface AGP3500-T1-D24-FN1M(PFXGP3500TADFN)。
LCD：TFT。
颜色：65536色AGP3500-T1-D24-FN1M(PFXGP3500TADFN)
以太网接口：1个。
串口：1个。
CANopen接口：1个。
USB(主机)：1个。
USB(设备)：1个。
内置DIO输入：20点。
内置DIO输出：10点。
内置AIO输入：无。
内置AIO输出：无。
共用DIO：2点 高速计数器(带同步输出)脉冲输入。
专用DIO：2点 脉冲输出、PWM输出Proface AGP3500-T1-D24-FN1M(PFXGP3500TADFN)。
扩展模块EX模块：无。
扩展模块CANopen模块：63站。
控制器存储器大小：FLASH EPROM 132KB（相当于15000步（多60000步)）。
体积小巧。
体积虽小但显示效果清新亮丽，能创建出内容丰富且清晰易读的操作画面。
整和的控制功能提供数字I/O、模拟I/O、模拟温度输入以及USB、串口和以太网通讯接口Proface AGP3500-T1-D24-FN1M(PFXGP3500TADFN)。
一体式设计。
采用一体式设计，结构紧凑，
安装时只需在面板上开出孔径为 22mm的圆孔。
排除故障时可方便地更换显示模块或控制模块Proface10.4英寸触摸屏（FLEX NETWORK机型）。
安装灵活。
使用分体安装电缆，可将控制模块安装在DIN 导轨上，
而将显示模块安装在其他位置。
显示模块占空小，即使空间有限，也能灵活安装。
连接各种控制设备。
Pro-face 人机界面可连接多种工业控制器，包括PLC、运动控制器、机器人等设备。
Pro-face Remote HMIProface10.4英寸触摸屏（FLEX NETWORK机型）。
自然连接生产线和平板电脑或智能手机。通过添加APP，
真正实现移动操作而不损失任何操作性能。
用手机直接确认故障原因，尽可能不到现场就恢复机器运行。
CANopen 网络
LT4000M 支持通过CANopen 与各种远程设备进行数据交换，便于实现经济易用的系统设计Proface10.4英寸触摸屏（FLEX NETWORK机型）。
可选择标准I/O 模块，也可在复杂应用中选择动作或控制模块等更的产品。输入电压：DC24V。
屏幕尺寸：10.4英寸。
显示屏类型(分辨率)：65536色TFT真彩LCD (VGA 640 x 480像素)。
触摸面板类型：模拟电阻式。
存储器：32MB(内部存储器)，SRAM320KB(备份存储器)，SRAM64KB(变量区)。
以太网接口：1个。
串口：RS-232C×1，RS-422/485×1。
SD卡插槽(大32GB)：1个。
USB接口：USB Type-A(2.0) x 1，USB Mini-B(2.0) x 1。
可更换电池：是。
报警分析功能块：是。
面板开孔尺寸：
宽 259 x 高 201mm(+1/0mm)
面板厚度 :1.6-5mm，倒角半径小于R3。
背装机型：有。
提升显示效果。
符合多项标准，支持多种应用
采用涂层部件且符合多项国际标准，广泛适用于各种工作环境。
远程数据据采集和管理AGP3500-T1-D24-FN1M(PFXGP3500TADFN)。Proface AGP3500-T1-D24-FN1M(PFXGP3500TADFN)。
通过生产机械上安装的人机界面，
用 Pro-Server EX 软件结合 Microsoft Office 和 SQL 等标准 PC 软件，
可简单经济地建立一套数据管理系统，有效提高生产质量和效率。
额定输出电压范围：电压输出：0至10V，电流输入：4至20mA。
分辨率：12位。DIO机型/NPN输出型。
显示屏尺寸：3.5英寸。
分辨率：320×240像素（QVGA）Proface AGP3500-T1-D24-FN1M(PFXGP3500TADFN)。
LCD：TFT。
颜色：65536色AGP3500-T1-D24-FN1M(PFXGP3500TADFN)
以太网接口：1个。
串口：1个。
CANopen接口：1个。
USB(主机)：1个。
USB(设备)：1个。
内置DIO输入：20点。
内置DIO输出：10点。
内置AIO输入：无。
内置AIO输出：无。
共用DIO：2点 高速计数器(带同步输出)脉冲输入。
专用DIO：2点 脉冲输出、PWM输出Proface AGP3500-T1-D24-FN1M(PFXGP3500TADFN)。
扩展模块EX模块：无。
扩展模块CANopen模块：63站。
控制器存储器大小：FLASH EPROM 132KB（相当于15000步（多60000步)）。
体积小巧。
体积虽小但显示效果清新亮丽，能创建出内容丰富且清晰易读的操作画面。
整和的控制功能提供数字I/O、模拟I/O、模拟温度输入以及USB、串口和以太网通讯接口Proface AGP3500-T1-D24-FN1M(PFXGP3500TADFN)。
一体式设计。
采用一体式设计，结构紧凑，
安装时只需在面板上开出孔径为 22mm的圆孔。
排除故障时可方便地更换显示模块或控制模块Proface10.4英寸触摸屏（FLEX NETWORK机型）。
安装灵活。
使用分体安装电缆，可将控制模块安装在DIN 导轨上，
而将显示模块安装在其他位置。
显示模块占空小，即使空间有限，也能灵活安装。
连接各种控制设备。
Pro-face 人机界面可连接多种工业控制器，包括PLC、运动控制器、机器人等设备。
Pro-face Remote HMIProface10.4英寸触摸屏（FLEX NETWORK机型）。
自然连接生产线和平板电脑或智能手机。通过添加APP，
真正实现移动操作而不损失任何操作性能。
用手机直接确认故障原因，尽可能不到现场就恢复机器运行。
CANopen 网络
LT4000M 支持通过CANopen 与各种远程设备进行数据交换，便于实现经济易用的系统设计Proface10.4英寸触摸屏（FLEX NETWORK机型）。
可选择标准I/O 模块，也可在复杂应用中选择动作或控制模块等更的产品。输入电压：DC24V。
屏幕尺寸：10.4英寸。
显示屏类型(分辨率)：65536色TFT真彩LCD (VGA 640 x 480像素)。
触摸面板类型：模拟电阻式。
存储器：32MB(内部存储器)，SRAM320KB(备份存储器)，SRAM64KB(变量区)。
以太网接口：1个。
串口：RS-232C×1，RS-422/485×1。
SD卡插槽(大32GB)：1个。
USB接口：USB Type-A(2.0) x 1，USB Mini-B(2.0) x 1。
可更换电池：是。
报警分析功能块：是。
面板开孔尺寸：
宽 259 x 高 201mm(+1/0mm)
面板厚度 :1.6-5mm，倒角半径小于R3。
背装机型：有。
提升显示效果。
符合多项标准，支持多种应用
采用涂层部件且符合多项国际标准，广泛适用于各种工作环境。
远程数据据采集和管理AGP3500-T1-D24-FN1M(PFXGP3500TADFN)。Proface AGP3500-T1-D24-FN1M(PFXGP3500TADFN)。
通过生产机械上安装的人机界面，
用 Pro-Server EX 软件结合 Microsoft Office 和 SQL 等标准 PC 软件，
可简单经济地建立一套数据管理系统，有效提高生产质量和效率。
