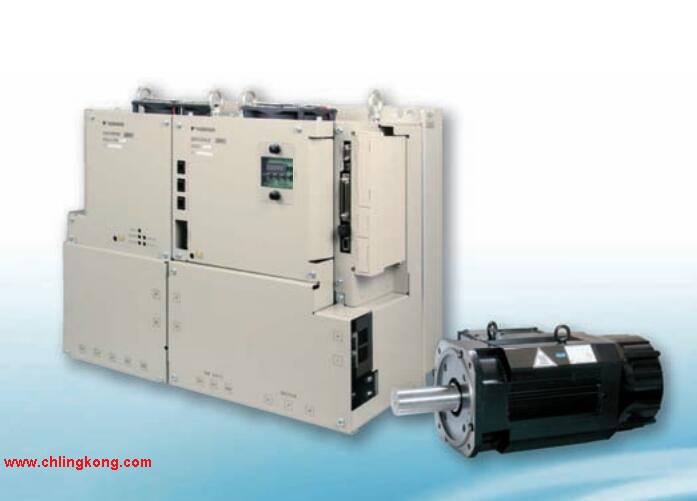

安川SGMVV-2BD3BLF 大容量伺服电机安川SGMVV-2BD3BLF

Σ-V系列伺服电机SGMSV型。
额定输出：3.0kw。
电源电压：AC400V。
串行编码器：20位对值型（标准）。
设计顺序：标准。
轴端：直轴、带键槽、带螺孔（选配）安川SGMVV-2BD3BLF。
选配：带油封、带保持制动器（DC24V）。
大功率变化率。
品种齐全（1.0kW ～7.0kW，带保持制动器）SGMVV-2BD3BLF
配备有高分辨率串行编码器（20位）。
标准采用IP67（7.0kw为IP22）。
用途示例：
贴片机。
印刷电路板打孔机。
机床进给装置。
额定值和规格：
额定时间∶连续。
振动等级∶V15。
缘电阻∶DC500V，10MΩ以上安川SGMVV-2BD3BLF。
使用环境温度∶0～40°C。
励磁方式∶永磁式。
安装方式∶法兰式。
耐热等级∶F。
缘耐压∶AC1500V 1分钟（200V级），AC1800V 1分钟（400V级）。
保护方式∶全封闭自冷式IP67（轴贯通部分除外）。
使用环境湿度∶20～80%（不得结露）。
连接方式∶直接连接安川SGMVV-2BD3BLF。
旋转方向∶正转指令下从负载侧看时为逆时针方向（CCW）旋转。直驱伺服电机SGMCS小容量型。
额定转矩：4.0N·m。
伺服电机外径尺寸：175mm。
串行编码器：20位对值型（1圈内的对值型）（标准）。
设计顺序：伺服电机外径尺寸记号为B、C、D的机型安川大容量伺服电机。
法兰规格：C face，反向负载侧（导线侧向引出）。
选配规格：不带选配。
在不带减速机的状态下直接驱动负载
可实现从低速至高速的强力平滑运行
（瞬时大转矩∶6～600N·m，高转速∶250～500r/min）。
利用20 位高分辨率编码器，可进行的分度。
采用中空构造，便于接线、配管安川大容量伺服电机。
用途示例：
半导体制造设备。
液晶电路板制造设备。
各种检查、试验设备。
电子零件封装机。
IC信息处理器。
IC检查设备。
各种自动化机械。
机器人。
小容量额定值和规格：
额定时间∶连续安川大容量伺服电机。
振动等级∶V15。
缘电阻∶DC500V，10MΩ以上。
使用环境温度∶0～40°C。
励磁方式∶永磁式。
安装方式∶法兰式。
耐热等级∶A。
缘耐压∶AC1500V 1分钟。
保护方式∶全封闭自冷式IP42（输出轴旋转部间隙除外）。
使用环境湿度∶20～80%（不得结露）。
连接方式∶直接连接。
旋转方向∶正转指令下从负载侧看时为逆时针方向（CCW）旋转。全闭环模块。
大适用电机容量：1.0kw。
电源电压：三相AC400V。
接口：指令选配安装型（旋转型伺服电机用）。
设计顺序：A。
硬件规格：涂漆处理。
选配（软件）：无选配（标准）。

选配（参数）：无选配（标准）SGMVV-2BD3BLF。
选配模块：全闭环模块。
全闭环控制旋旋转型伺服电机时，需使用全闭环模块安川SGMVV-2BD3BLF。
请安装在各类伺服单元上。
利用安装在机械侧的外部编码器（直线光栅尺）等检出器输出的位置反馈信号，实现、高响应性定位。
可对应高分辨率的外部编码器（直线光栅尺）。
