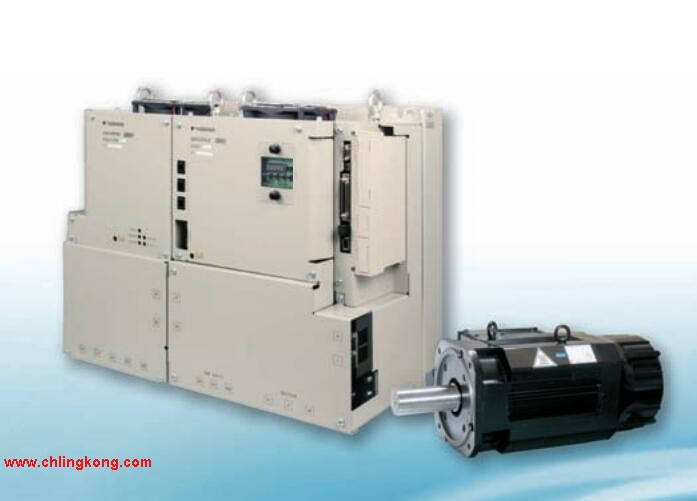

安川SGDV-161HE1A003 提升大转矩传动机械的性能！大容量伺服控制器 SGDV-161HE1A003

安全模块。
大适用电机容量：15kw。
电源电压：三相AC400V。
接口：MECHATROLINK-Ⅱ通信指令型 （直线伺服电机用）。
设计顺序：A。
硬件规格：搁架安装型安川SGDV-161HE1A003。
选配（软件）：无选配（标准）。
选配（参数）：无选配（标准）。
选配模块：安全模块。
欧洲EC标准 ：依据机械指令的整合标准EN ISO13849-1，
配备个别标准IEC 61800-5-2 规定的安全功能的安全模块SGDV-161HE1A003
通过与SGDV 型伺服单元的组合，实现了符合行业需求的机械系统佳安全设计。
适用于AC 伺服驱动，拥有国际标准IEC61800-5-2 规定的下列安全功能（日本国内）安川SGDV-161HE1A003。
可轻松实现机械系统的佳安全设计。
Safe Torque Off（ STO）
Safe Stop 1（ SS1）
Safe Stop 2（ SS2）
Safely Limited Speed（ SLS）
装备2种安全功能，可分别设定（分配）安全功能安川SGDV-161HE1A003。
此外，还可通过参数变更监视时间等项目。
采用附带的伺服单元用安全模块，使系统构成得以简化和小型化。型、用途佳型伺服单元（用途佳型）。
大适用电机容量：5.0kw。
电源电压：三相AC200V。
接口：MECHATROLINK-III通信指令型（旋转型伺服电机用）安川大容量伺服控制器。
设计顺序：A。
硬件规格：基座安装型（标准）。
功能：定点通过输出功能。
用途佳型Σ-V-FT系列
根据不同的用途备有5个配备了便利功能的伺服单元机型。
FT001（振动功能升级规格）：通过强化的振动功能，缩短定位时间。
FT003（压力反馈功能）：通过的压力控制，促进装置化安川大容量伺服控制器。
FT005（支持旋转工作台用途）：具有旋转坐标功能和定点通过输出功能，能够平滑且控制旋转工作台。
FT006（定点通过输出功能）：无需经由上位装置便可设定定点通过输出（触发）安川大容量伺服控制器。
FT008（支持对值系统用途）：可通过任意上位控制器构建对值系统。直驱伺服电机SGMCS小容量型。
额定转矩：8.0N·m。
伺服电机外径尺寸：290mm。
串行编码器：20位对值型（1圈内的对值型）（标准）。
设计顺序：服电机外径尺寸记号为E 的机型。
法兰规格：C face，反向负载侧。
选配规格：不带选配。
在不带减速机的状态下直接驱动负载
可实现从低速至高速的强力平滑运行
（瞬时大转矩∶6～600N·m，高转速∶250～500r/min）。
利用20 位高分辨率编码器，可进行的分度。
采用中空构造，便于接线、配管。
用途示例：
半导体制造设备。
液晶电路板制造设备。
各种检查、试验设备。
电子零件封装机。
IC信息处理器。
IC检查设备。
各种自动化机械。
机器人。
小容量额定值和规格：
额定时间∶连续。
振动等级∶V15。
缘电阻∶DC500V，10MΩ以上。
使用环境温度∶0～40°C。
励磁方式式∶永磁式SGDV-161HE1A003。
安装方式∶法兰式。
耐热等级∶A。
缘耐压∶AC11500V 1分钟安川SGDV-161HE1A003。
保护方式∶全封闭自冷式IP42（输出轴旋转部间隙除外）。
使用环境湿度∶20～80%（不得结露）。
连接方式∶直接连接。
旋转方向∶正转指令下从负载侧看时为逆时针方向（CCW）旋转。
