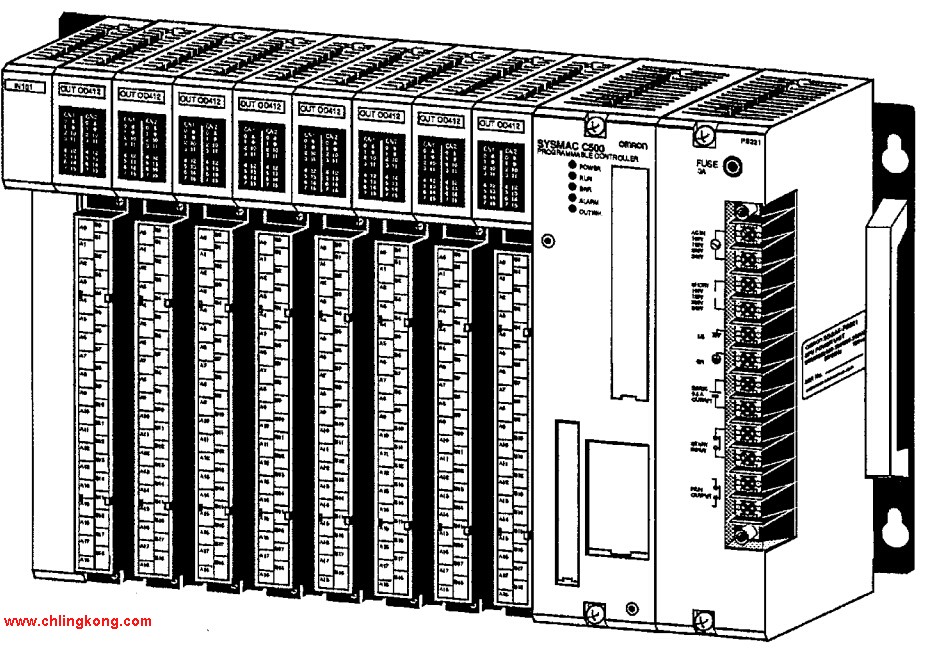

CV500-BI042 欧姆龙 扩展底板 欧姆龙CV500-BI042

大 I/O：1024点 程序容量：30K。
采用SFC（顺序功能图）语言，程序结构化，易编、易读、易调试。
高功能通信网络，SYSMAC NET，SYSMAC LINK及SYSMAC BUS/2欧姆龙CV500-BI042。
使用FINS（OMRON通信系统协议），实现多层、远程编程及。
并行双I/O扩展系统，长度可达50m，扩展单元地址可方便设定CV500-BI042
高速、高容量、每千条基本指令扫描时间仅为0.125ms，数据区可达256K字。
可通过CV500-ENT01与ETHERNET通讯。电源电压：AC100-120V/200-240V欧姆龙CV500-BI042。
容许电源电压变动范围：AC85-132V/170-264V。
消耗功率：200VA以下。
电源输出容量：DC5V 12A。
PLC控制器系统的正常供电电源均由电网供电。
由于电网覆盖范围广，它将受到所有空间电磁干扰而在线路上感应电压和电路。
尤其是电网内部的变化，
入开关操作浪涌、大型电力设备起停、交直流传动装置引起的谐波、电网短路暂态冲击等，
都通过输电线路传到电源原边欧姆龙CV500-BI042。
PLC控制器电源通常采用隔离电源，但其机构及制造工艺因素使其隔离性并不理想。
实际上，由于分布参数特别是分布电容的存在，对隔离是不可能的。输出点数：32点。
大开闭能力：DC24 2A(8A公用 3.2A/单元)欧姆龙扩展底板。
小开闭能力：DC5V 10mA。
输出应答时间（ON延迟）：15ms以下。
输出应答时间（OFF延迟）：15ms以下。
每回路公用的点数：8点OC223独立公用。
外部供应电源容量：DC24V 10mA/点。
开关量主要指开入量和开出量，是指一个装置所带的辅助点，
譬如变压器的温控器所带的继电器的辅助点、阀门凸轮开关所带的辅助点，
接触器所带的辅助点、热继电器，
这些点一般都传给PLC或综保装置，
电源一般是由PLC或综保装置提供的，
自己本身不带电源，所以叫无源接点，
也叫PLC或综保装置的开入量欧姆龙扩展底板欧姆龙扩展底板。
这是PLC控制器基本、广泛的应用领域，
它取代传统的继电器电路，
实现逻辑控制、顺序控制，既可用于单台设备的控制，
也可用于多机群控及自动化流水线。
如注塑机、印刷机、订书机械、组合机床、磨床、包装生产线、电镀流水线等。主底板I/O槽：3槽。
在输入采样阶段，PLC控制器以扫描方式依次地读入所有输入状态和数据，
并将它们存入I/O映象区中中的相应得单元内CV500-BI042。
输入采样结束后，转入用户程序执行和输出刷新阶段。
在在这两个阶段中，即使输入状态和数据发生变化，
I/O映象区中的相应单元的状态和数据也不会改变欧姆龙CV500-BI042。
因此，如果输入是脉冲信号，则该脉冲信号的宽度必须大于一个扫描周期，
才能保证在任何情况下，该输入均能被读入。
