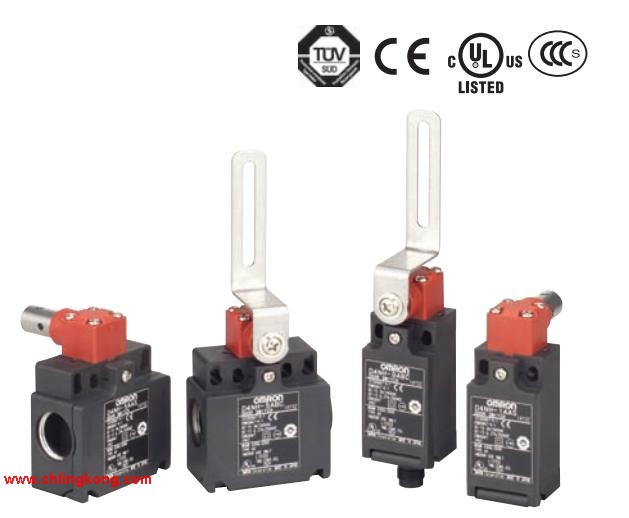

安全门铰链开关D4NH-1BAS原装欧姆龙D4NH-1BAS

带有外部杠杆的可靠的基本开关
可使用0.1A,6A,11A,16A和21A型号，
所有型号都具有自洁式连接。
可使用外部或内部的定制杠杆，
以及外部杠杆的2个固定位D4NH-1BAS。
符合EN61058-1和UL1054。
型号构成：
D3V-□□□□-□□□-□-□
①②③④ ⑤⑥⑦ ⑧ ⑨
①额定值
21: AC250V 20(4)A
16: AC250V 16(3)A
11: AC250V 11(3)A
6: AC250V 6(2)A
01: AC125V 0.1A
②接点间隔
无标记： 1mm(F Gap)
G ： 0.5mm(G Gap)
③驱动杆
无标记: 针状按钮型
1: 短摆杆型
2: 摆杆型
3: 长摆杆型
4: R型摆杆型
5: 滚珠短摆杆型
6: 滚珠摆杆型
④传感器的安装位置
无标记: 内部安装，按钮开关离基准位置远
M: 外部安装，按钮开关离基准位置远
K: 外部安装，按钮开关离基准位置近
⑤接触规格
1: SP DT
2: SP ST-NC
3: SP ST-NO
⑥端子规格
A: 焊接端子
C2: #187型端子
C: #250型端子
⑦动作力(OF)最大
5: 1.96 N
4A: 1.23 N
4: 0.98 N
3: 0.49 N
2: 0.25 N
注.数值都是针状按钮型的数值D4NH-1BAS
⑧取安装孔尺寸
无标记： 3.1mm
K: 2.9mm
⑨特别代码
无标记： 标准
H: 高温(125℃)
E: 特殊额定值:21(8) A种类：安全限位开关 （带强制断开动作装置）D4NH-1BASD4NH-1BAS原装欧姆龙D4NH-1BAS原装欧姆龙D4NH-1BAS。
传动杆：可调整滚珠摆杆，锁定型（金属摆杆，橡胶滚珠） 。
导管尺寸：单导管型，G1/2。
内置开关：2NC/1NO（慢动型）。
手动复位型系列产品全新上市原装欧姆龙D4NH-1BAS。
原有的接点形式1NC/1NO及2NC的基础上增加了2NC/1NO及3NC接点的三接点型。
M12连接型，更加节省劳动力，更换更方便。
标准化的镀金接点保证了接触的高可靠性。
可用于标准负载及 微小负载。操作钥匙插入方向：垂直。
电缆长度：1米。
内置开关：2NC/1NO（慢动型）。
导管口/连接器：M12连接器。
符合IP67标准的薄型安全门开关。
仅17mm厚的纤细型设计（三接点型）。
可反转设计，正面或背面均可安装使用。
备有内置2接点结构、3接点结构开关
操作钥匙带有橡胶安装孔，可以吸收震动和冲击。
IP67保护结构。种类：焊接/导线类型，M3螺钉安装。
驱动杆：R形摆杆型。
端子规格：带导线，下方引出。
接触规格：1c。
业内最小尺寸，能够进行可靠开关的长行程型
本体部分尺寸为前代产品的78%,有利于设备的小型化。
没有摆杆也同样使用方便的长行程规格（OT参考值： 1.4mm）。
不含对环境有害的物质，导线类型也实现了无铅化。种类：3接点及MBB接点开关（带强制断开构造）。
传动杆：滚珠摆杆型（金属摆杆，金属滚珠）。
导管尺寸：单导管型，G1/2。
内置开关构造：3NC（（慢动型）。
广受好评评的安全限位开关可以提供全系列符合国际标准的产品安全门铰链开关。
产品包含带有1NC/1NO、、、2NC、2NC/1NO和3NC接点形式的型号D4NH-1BAS。
（还可以提供MBB接点慢动型。）
另外可提供M12连接型，更加节省劳动力，更换更方便。
标准的镀金接点保证了接触的高可靠性。
可用于标准负载及微小负载。
D4NH-1BAS操作手册/说明书/选型样本下载地址: /searchDownload.html?Search=D4NH-1BAS&select=5
