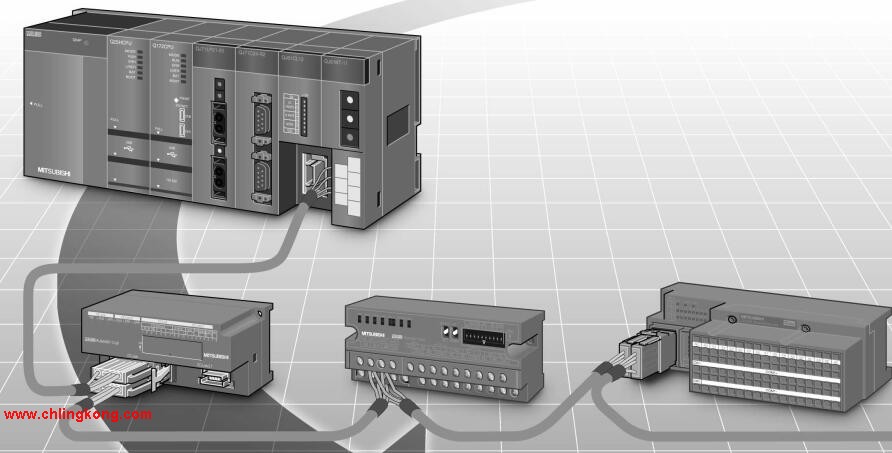

三菱Melsecnet模块AJ35PTC-CNV 三菱pcl-cpu AJ35PTC-CNV

输入输出点数：1024点。
输入输出数据设备点数：1024点。
程序容量：14k。
基本命令处理速度(LD命令)：0.20μs。
附带光数据通信线路功能(GI 电缆专用)三菱pcl-cpu。
整体式：是把PLC各组成部分安装在一起或少数几块印刷电路板上，
并连同电源一起装在机壳内形成一个单一的整体称之为主机或基本单元、小型、超小型PLC采用这种结构AJ35PTC-CNV
模块式：是把PLC各基本组成做成独立的模块三菱pcl-cpu。
中型、大型PLC采用这种方式。便于维修。
每次扫描过程。集中对输入信号进行采样。集中对输出信号进行刷新。
输入刷新过程。当输入端口关闭时，
程序在进行执行阶段时，输入端有新状态，新状态不能被读入。
只有程序进行下一次扫描时，新状态才被读入。
一个扫描周期分为输入采样，程序执行，输出刷新三菱pcl-cpu。
元件映象寄存器的内容是随着程序的执行变化而变化的。
扫描周期的长短由三条决定。
CPU执行指令的速度。
指令本身占有的时间。
指令条数。
由于采用集中采样。
集中输出的方式。
存在输入/输出滞后的现象，即输入/输出响应延迟。
用户程序存储容量：是衡量可存储用户应用程序多少的指标AJ35PTC-CNV。
通常以字或K字为单位。16位二进制数为一个字，
每1024个字为1K字。PLC以字为单位存储指令和数据。
一般的逻辑操作指令每条占1个字。定时/计数，
移位指令占2个字。数据操作指令占2~4个字。输入形式：DC输入，正极公共端。
输入点数：8点。
输入响应时间：1.5ms以下。
额定输入电压/电流：DC24V/7mAAJ35PTC-CNV。
输出形式：晶体管输出，漏型。
输出点数：8点。
OFF时泄漏电流：0.25mA以下。
输出保护功能：有。
额定负载电压/电流：DC24V/0.5A。
外部连接：3线式/2线式AJ35PTC-CNV。
可以根据外部的连接方式和外部设备的输入输出规格，
从丰富的产品阵容中选择。
通过端子台上部的手指保护，
人体不会接触到带电部位，
因此也可以将端子台型的远程I/O模块直接安装到机床上。10BASE-T
控制层/MELSECNET/10（H）是整个网络系统的中间层，
在是PLC、CNC等控制设备之间方便且高速地进行处理数据互传的控制网络。
作为MELSEC控制网络的MELSECNET/10，
以它良好的实时性、简单的网络设定、无程序的网络数据共享概念，
以及冗余回路等特点获得了很高的市场评价，
被采用的设备台数在日本达到最高，
在世界上也是屈指可数的。
而MELSECNET/H不仅继承了MELSECNET/10优秀的特点，
还使网络的实时性更好，数据容量更大，
进一步适应市场的需要。输入形式：DC输入，正极公共端/负极公共端。
输入点数：32点。
输入响应时间：0.22ms以下，1.5mss以下,5ms以下,10ms以下三菱Melsecnet模块。
额定输入电压/电流：DC24V/7mA。
外外外部连接：1线式三菱pcl-cpu。
可以根据外部的连接方式和外部设备的输入输出规格，
从丰富的产品阵容中选择。
通过端子台上部的手指保护，
人体不会接触到带电部位，
因此也可以将端子台型的远程I/O模块直接安装到机床上。
AJ35PTC-CNV操作手册/说明书/选型样本下载地址: /searchDownload.html?Search=AJ35PTC-CNV&select=5
