伺服电机SGMPH型(转速:3000r/min)。
功率:0.1kw。
电源电压:单相AC100V。
串行编码器:16位绝对值。
设计顺序:防水标准IP67。
轴端:直轴无键伺服电机调试。
选购件:带DC24V制动。
偏平系列:需在狭小空间安装伺服电机时。
灵活适应用户系统。
为了您能构筑最佳的系统,以充实的产品系列支持您

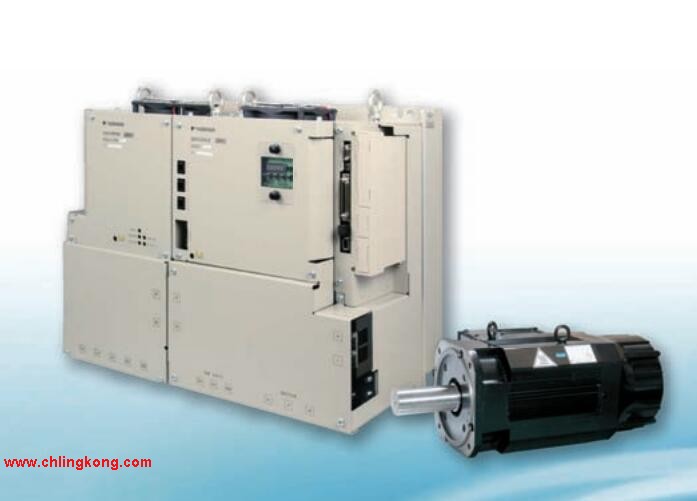

SGMVV-4EDDB2S
产品有单相100V、单相200V、三相200V,
并有适用于绝对值码盘,带制动、带减速机的各种电机伺服电机调试。
进而,因其符合国际标准,在世界范围均可放心使用。
平滑运转,有极季速度观测控制,
使电机的速度波动大幅度减低,低速下亦可平滑运转。大容量SGMVV型伺服电机。
额定输出:30KW。
电压:三相AC400V。
串行编码器:20位绝对值型伺服电机调试。
额定转速:800r/min。
主要机械构造:支脚安装型、直轴端(带键槽与螺孔)。
选购件:带保持制动器(DC90V)、带尘封。
使用小型、低惯量伺服电机,也能充分发挥机械的强力性能。
新机型SGMVV型备有额定输出22~55KW、额客转速800r/min和1500r/min的产品。
安装电机后相立即开始运行SGMVV-4EDDB2S。
即使不进行伺服调整,但只要转动惯量处在允许范围内,
即使负载发生变化,也可以稳定地进行驱动,而不会发生振动。Σ-v系列伺服单元SGDV型。
最大适用电机容量:15kw。
电源电压:三相AC400V。
设计顺序:A型。
接口:MECHATROLINK-Ⅲ通信指令型(直线伺服电机用)。
选配(硬件):涂漆处理SGMVV-4EDDB2S。
实现实时通信
以最大的传送速度100Mbps和可设定的通信周期125s~4ms,实现了多62站的高速控制。
通过通信速度的高速化,可实时收发各种控制用信息。
为节省成本做贡献
条通信线路最多可连接62站,可大幅削减配线成本和时间SGMVV-4EDDB2S。
上位控制器的指令连接器仅需1个,
而且无需速度/转矩指令用D/A转换器或位置指令用脉冲发生器。
实现了高精度的运动控制
除了转矩、位置和速度控制,还可实现精度要求极高的同步相位控制。
由于可在线切换控制模式,因此可更有效、平滑地实现复杂的机械动作。伺服电机SGMPH型(转速:3000r/min)。
功率:0.75kw。
电源电压:三相AC200V。
串行编码器:13位相对值。
设计顺序:防水标准IP67。
轴端:直轴无键。
选购件:带DC24V制动。
偏平系列:需在狭小空间安装伺服电机时。
灵活适应用户系统。
为了您能构筑最佳的系统,以充实的产品系列支持您。
产品有单相100V、单相200V、三相200V,
并有适用于绝对值码盘,带制动、带减速机的各种电机。
进而,因其符合国际标准,在世界范围均可放心使用。
平滑运转,有极季速度观测控制,
使电机的速度波动大幅度减低,低速下亦可平滑运转。直驱伺服电机SGMCS小容量型。
额定转矩:2.0N·m。
伺服电机外径尺寸:280mm。
串行编码器:20位绝对值型(1圈内的绝对值型)(标准)。
设计顺序:伺服电机外径尺寸记号为M、 N的机型。
法兰规格:C face,反向负载侧。
选配规格:不带选配。
在不带减速机的状态下直接驱动负载
可实现从低速至高速的强力平滑运行
(瞬时最大转矩∶6~600N·m,最高转速∶250~500r/min)。
利用20 位高分辨率编码器,可进行高精度的分度。
采用中空构造,便于接线、配管。
用途示例:
半导体制造设备。
液晶电路板制造设备。
各种检查、试验设备。
电子零件封装机。
IC信息处理器。
IC检查设备。
各种自动化机械。
机器人。
小容量额定值和规格:
额定时间∶连续。
振动等级∶V15。
绝缘电阻∶DC500V,10MΩ以上。
使用用环境温度∶0~~40°CSGMVV-4EDDB2S价格。
励磁方式∶永磁式。
安装方式∶法兰式。
耐热等级∶A。
绝缘耐压∶AC111500V 1分钟伺服电机调试。
保护方式∶全封闭自冷式IP42(输出轴旋转部间隙除外)。
使用环境湿度∶20~80%(不得结露)。
连接方式∶直接连接。
旋转方向∶正转指令下从负载侧看时为逆时针方向(CCW)旋转。
