可编程控制器Q68BEMC三菱Q68B认证

2轴，开路集电极输出型。
2轴直线插补。
2轴弧线插补。
控制单位：mm、英寸、度、脉冲。
定位数据数：600个数据/轴。
最大脉冲输出：200Kpps。
40针连接器。
定位模块。
开路集电极输出型。
差分驱动器输出型。
根据用途分为开路集电极输出型和差分驱动器输出型 2 种类型。
差分驱动器输出型定位模块可将高速指令脉冲 ( 最高 4Mpps) 可靠地传输至伺服放大器，
传输距离可达 10 米，实现高速高精度的控制Q68B
（开路集电极型定位模块的指令脉冲最高为200kpps。）
具有卓越性能的各种模块,
满足从模拟量到定位的各种控制需求。
Q系列模块产品包括种类丰富的各种I/O、模拟量和定位功能模块。
可全面地满足开关、传感器等的输入输出，温度、重量、流量和电机、驱动器的控制，
以及要求高精度控制的定位等各行业、各领域的控制需求。
还可与CPU模块组合使用，实现恰如其分的控制。
以智能功能拓展控制的可能性。
提供各种模拟量模块，是应用于过程控制应用的理想选择。
也可满足高速、高精度控制需求。
最适合用于要求高速转换控制领域的模拟量模块。
可提供多种模数和数模转换模块产品。
这些模块功能多样，在连接设备时，实现了最大的灵活性。
可满足变频器控制等高速转换需求。最大控制轴数：4轴。
与伺服放大器的连接方式：SSCNETⅢ/H连接型。
驱动单元间的最大连接距离：100m。
运算周期：0.88ms。
插补功能：线性插补（最大4轴）,2轴圆弧插补。
色标检测信号：4点。
色标检测设置：4设定。
即使是对长距离配线也能灵活应对。
采用光纤电缆，具有高速、高性能、高可靠性的伺服系统控制器网络。
除传统的定位控制外，还支持速度度/转矩控制和同步控制。
使用“简易运动模块设置工具”，
可轻松地执行定位设置、监视及调试等动作。
此外，还可以波形图形式收集和显示与运动控制器同步的数据。
SSCNET Ⅲ /H 连接节省了配线，站间连接距离最大可达 100m，
可轻松地支持绝对位置系统。
通过伺服放大器输入上限限位开关、下限限位开关和近点挡块信号，
从而大幅度地减少配线。
除定位控制和速度控制外，还可执行同步控制、凸轮控制、转矩控制、碰压控制等处理。
定位模块（ QD75MH）的工程和顺序程序与以往的旧型号高度兼容，
可方便地用于简易运动模块（ QD77MS）的工程。2槽。
主基板需要配CPU和电源。

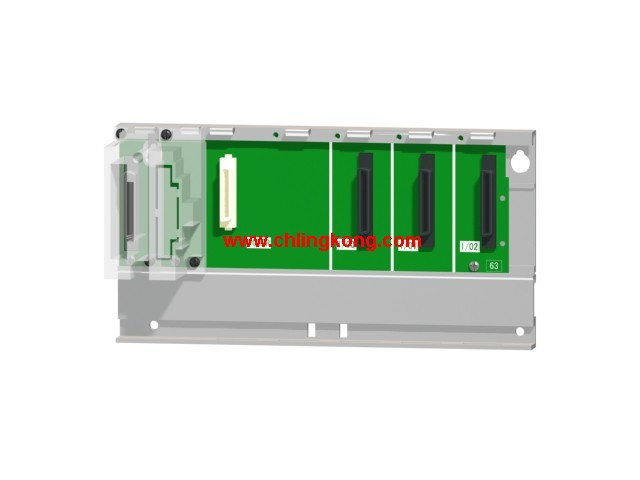

超薄型主基板。
需要1个电源模块。
用于安装Q系列模块。
与应用目的和用途相匹配的最佳网络，
实现各分层系统间的无缝通信。
通过网络化加强信息通信能力。
这同样是自动化领域面临的大课题。
Q系列提供的网络环境
是真正意义上的开放&无缝。
包括基于通用以太网，
实现轻松管理环境的“ CC-Link IE Control”控制器网络，
以及在其管理下实现了高速、大容量传输的“ CC-Link IE Field”现场网络。
还包括日本首创、达到世界标准，
并获得了SEMI认证的现场网络“ CC-Link”，
和继承了其设计理念的省配线网络“ CC-Link/LT”。
而且支持传感器网络“ AnyWire”，
以充实的阵容灵活地整合自动化网络的各分层。
具有有卓越性能的各种模块,
满足从模拟量到定位的各种控制需求。
Q系列模块产品包括种类丰富的各种I/O、、模拟量和定位功能模块。
可全面地满足开关、传感器等的输入输出，温度、重量、流量和电机、驱动器的控制，
以及要求高精度控制的定位等各行业、各领域的控制需求。
还可与CPU模块组合使用，实现恰如其分的控制。
