三菱HC-MFS053BD 选型样本HC-MFS053BD 选型资料选型手册

伺服电机系列：低惯量，中大/功率。
额定输出：22.0kw。
额定转速：1500r/min。
电磁制动器：无。
轴端规格：标准（直轴）。
电压：400V级。
特点：低惯量有低中高速三种机型，适用于不同的应用场合作为标准，30KW及以上伺服电机可用法兰或支架安装。
IP等级：IP44。
应用示例：
1、注塑机HC-MFS053BD
2、半导体制造设备。
3、大型物料输送系统。
4、冲压机。
丰富的电机产品线可优化机器性能。
拥有包括旋转伺服电机，直线伺服电机和直驱电机在内的丰富的电机产品线。电机：HA-LH型。
功率：11kw。
转速：2000r/min。
按工作电源种类划分：可分为直流电机和交流电机。
直流电动机按结构及工作原理可划分：无刷直流电动机和有刷直流电动机。
有刷直流电动机可划分：永磁直流电动机和电磁直流电动机。
电磁直流电动机划分：串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。
永磁直流电动机划分：稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。电机系列：超低惯性，小容量。
使用串行绝对/增量编码器。
额定输出功率：0.1kw。
额定转速：3000rpm。
带不带抱闸：不带抱闸。
不带GB。
轴端：直轴。

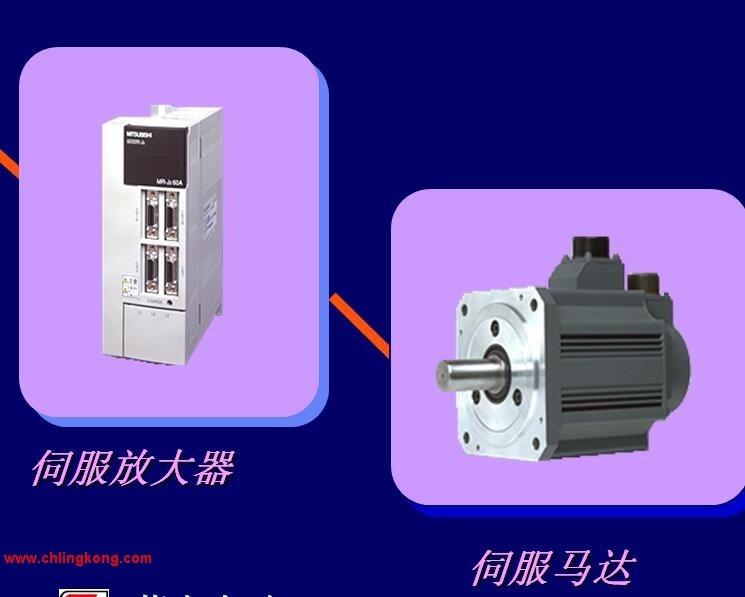

伺服电机内部的转子是永磁铁，伺服放大器控制的U/V/W三相电形成电磁场，
转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，
驱动器根据反馈值与目标值进行比较，
调整转子转动的角度。
伺服电机的精度决定于编码器的分辨率。伺服电机系列：低惯量，中/大功率。
额定输出：5.0kw。
额定转速：3000r/min。
电磁制动器：无。
轴端规格：标准（直轴）。
特点：低惯量适用于高速/高加减速运行场合。
IP等级：IP67。
应用示例：
1、食品加工机械。
2、印刷机。
3、注塑机（11KW，15KW）。
4、大型冲压机（11KW，15KW）。
HF-SP/HF-JP 系列伺服电机的防护等级为IP67 (轴贯通部份除外)。
低惯量中功率伺服电机(0.5kW～9kW)，最大转速: 6000r/min (额定转速: 3000r/min)，
适用于进行高频率定位和加/减速的操作，特别是食品加工机和印刷机。
低惯量大功率无冷却风扇伺服电机(11kW和15kW)，最大转速: 3000r/min (额定转速: 1500r/miin)。
由于采取了无冷却风扇设计使电机结构更加紧凑，通过使用电源接头减少了接线
(与同功率的HFF-LP系列伺服电机相比，体积减小了约46%，重量减轻了约34%)，
适用于进行高频率定位和加/减速的操作，特别是注塑机和大型压力机。
HF-JP703(4)/903(4)最大转速: 5000r/min。
