HA-FF053B选型样本三菱HA-FF053B选型资料选型手册

伺服电机系列：中惯性，小容量。
额定输出：4.2kw。
额定转速：1000r/min。
电磁制动：不带。
电源：200V。
实现中容量、中惯性型产品的稳定驱动。
通过最佳化结构设计，实现业内最小总长。
高速&高转矩。缩短定位时间、实现高速化设备。
减少通电转矩脉动。
通过最佳化电机极数与插槽数组合，大幅减少通电转矩脉动，
进一步实现设备的流畅定速运转HA-FF053B
提高耐环境性能HG-SR、HG-JR系列产品采用IP67。伺服电机系列：低惯量，中/大功率。
额定输出：2.0kw。
额定转速：3000r/min。
电磁制动器：无。
轴端规格：标准（直轴）。
电压：400V级。
特点：低惯量适用于高速/高加减速运行场合。
IP等级：IP67。
应用示例：
1、食品加工机械。
2、印刷机。
3、注塑机（11KW，15KW）。
4、大型冲压机（11KW，15KW）。
HF-SP/HF-JP 系列伺服电机的防护等级为IP67 (轴贯通部份除外)。
低惯量中功率伺服电机(0.5kW～9kW)，最大转速: 6000r/min (额定转速: 3000r/min)，
适用于进行高频率定位和加/减速的操作，特别是食品加工机和印刷机。
低惯量大功率无冷却风扇伺服电机(11kW和15kW)，最大转速: 3000r/min (额定转速: 1500r/min)。
由于采取了无冷却风扇设计使电机结构更加紧凑，通过使用电源接头减少了接线
(与同功率的HF-LP系列伺服电机相比，体积减小了约46%，重量减轻了约34%)，
适用于进行高频率定位和加/减速的操作，特别是注塑机和大型压力机。
HF-JP703(4)/903(4)最大转速: 5000r/min。电机系列：低惯量，小功率。
额定输出功率：0.4kw。
额定速度：3000r/min。
是否带刹车：无。
轴端：标准（直轴）。
保护等级：IP55不包括穿轴部分和连接器。
特征：低惯量特别适用于普通工业机械高速电机（6000或12000转/分）已有。
应用实例1：传动带驱动器、机器人。
应用实例2：装配机械、缝纫机、X-Y工作台。
应用实例3：食品制机械、半导体制造装置、编织机和绣花机。
高分辨率的编码器131072p/rev（17位）。
内含高分辨率的编码器确保在低速时有卓越的表现及稳定性。

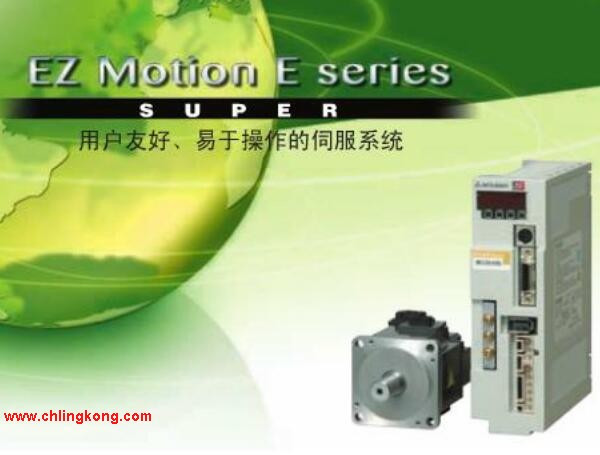

所有电机尺寸与以前产品相同且配线均兼容。类型：HF-SE伺服电机，中惯量中功率。
额定输出功率：2.0kw。
额定转速：2000r/min。
电磁制动：无。
油封：有。
编码器分辨率：131072p/r。
S100代表：MR-E Super专用电机。
KH003为MR-E Super特殊记号。
伺服放大器端子排采用连接器，减少所需接线时间。
连接器位于伺服放大器前面，方便电缆连接。
通过实时自动调谐功能可以方便地进行增益调节。
用途广泛。
加工设备和机床的进给。
用于食品、包装设备和进料装置。
用于纺织机械等。
能提高设备的性能。
高性能并易易于操作，降低工作负荷。
增强的系统成本性能。
高性能，高精度定位（伺服电机编码器分辨率：1310772）。
高响应性。
通过适应性振动抑制控制功能抑制振动。
采用个人电脑和伺服设置软件能够进行优化调谐。
具有2种类型接口：
脉冲串接口用于位置控制和内部速度控制。
模拟量输入接口用于速度控制和转矩控制。
